Ürün ayrıntıları:
|
İletken Sayısı :: | ≥ 10 | Optik kablo lifi:: | G652 / G655 / G657 |
---|---|---|---|
Optik kablo tipi:: | Muti modu | Min. Min. tensile load: çekme yükü:: | 500N (kısa vadeli), 600N (uzun vadeli) |
Optik kablo ağırlığı:: | 67kg / km | Optik fiber sayısı:: | 2-24 Çekirdek |
Çalışma sıcaklığı:: | -40 ~ + 60 | Optik kablo uygulaması:: | Kanal, Havadan, Doğrudan gömme |
Vurgulamak: | 67kg / km Fiber Optik Kablo,G657 Fiber Optik Kablo,GYXTW Dış Mekan Fiber Optik Kablo |

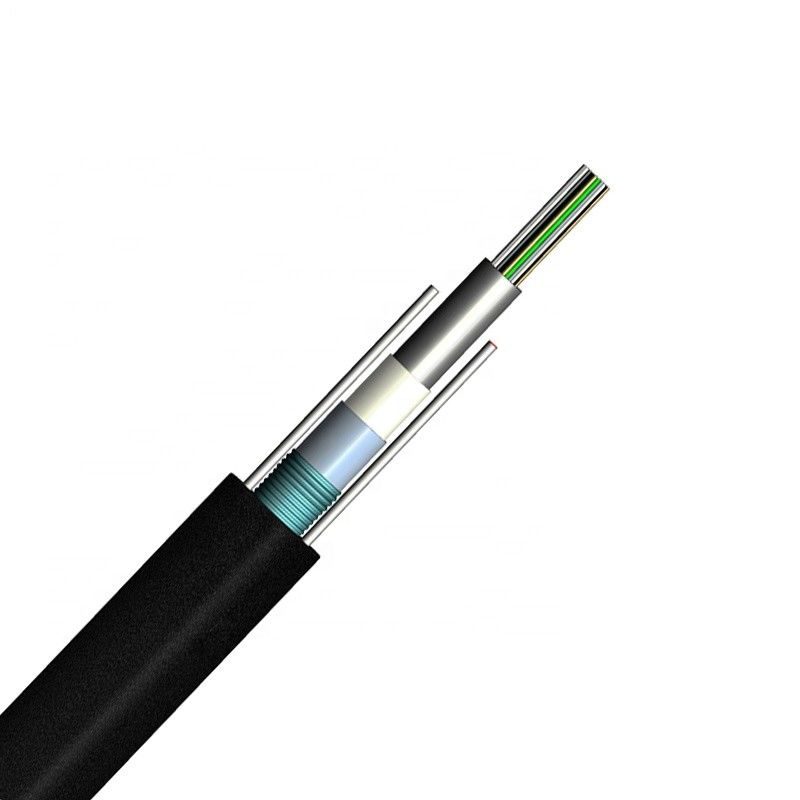

GYXTW Fiber Kablo Dış Mekan Gevşek Tüp Fiber Optik Kablo Üreticisi Gyxtw G652D Fiber
2 ~ 24 Çekirdekli Tek Modlu ve Çok Modlu Dış Mekan Zırhlı GYXTW Fiber Optik Kablo
Açıklama

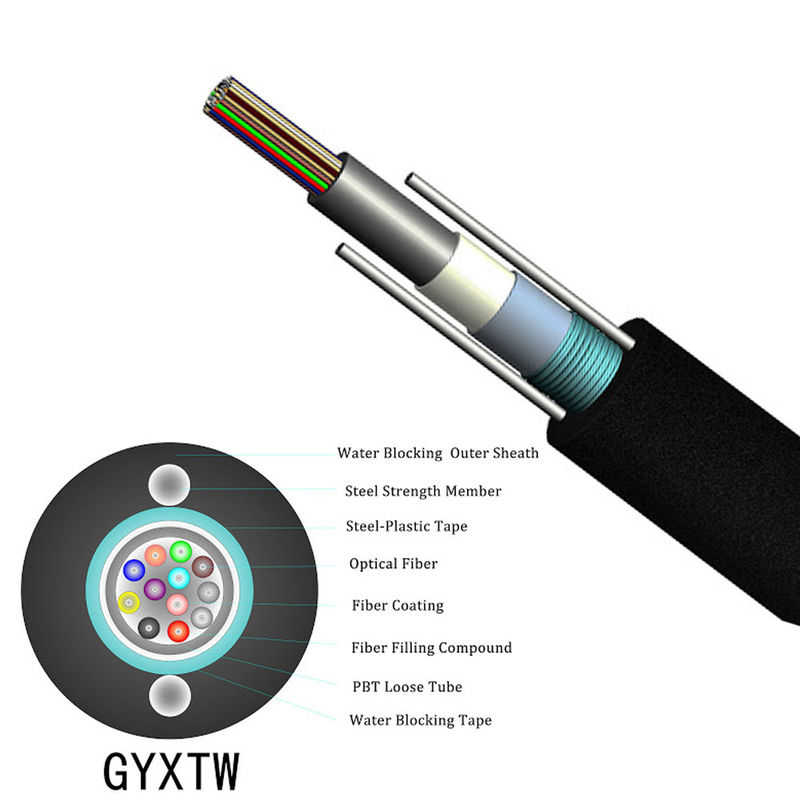

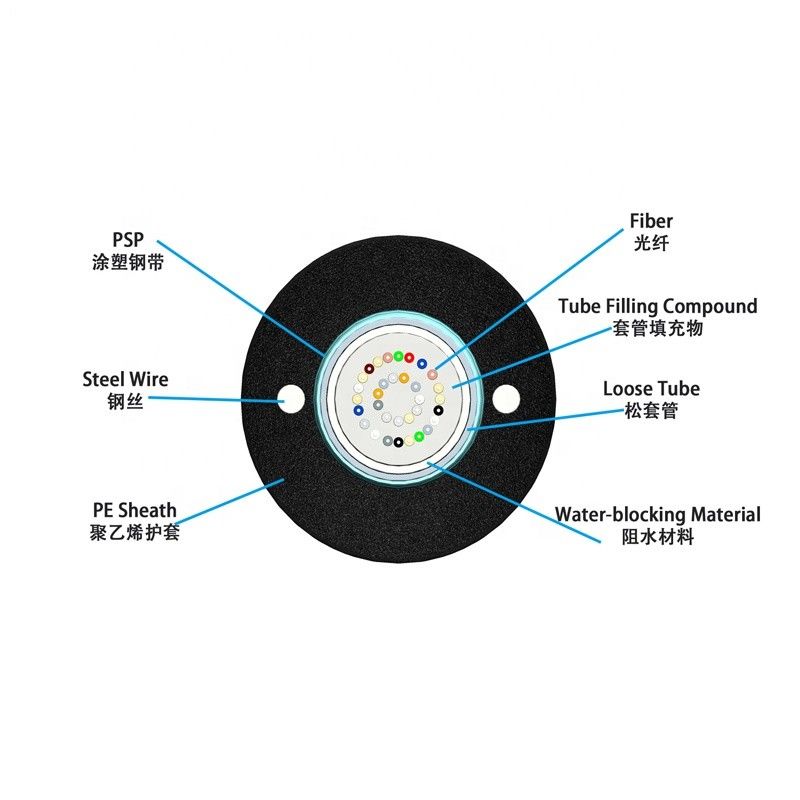

250μm fiber, yüksek modüllü plastikten yapılmış gevşek bir tüp içine yerleştirilmiştir.Tüpler suya dayanıklı bir dolgu bileşiği ile doldurulur.Tüp uzunlamasına bir PSP tabakası ile sarılır.PSP ile gevşek tüp arasına, kabloyu kompakt ve su geçirmez tutmak için su engelleyici malzeme uygulanır.Çelik bandın iki tarafına iki paralel çelik tel yerleştirilir.Paralel çelik teller iki taraftaki banda yerleştirilir.Kablo bir polietilen (PE) kılıfla tamamlanmıştır.
Özellikleri
İyi mekanik ve sıcaklık performansı
Hidrolize dayanıklı yüksek mukavemetli gevşek tüp
Özel tüp doldurma bileşiği, elyafın kritik bir şekilde korunmasını sağlar
Ezilme direnci ve esneklik
Neme karşı dayanıklılığı artıran PSP
İki paralel çelik tel çekme dayanımı sağlar
Küçük çap, hafif ve kolay kurulum
Depolama / Çalışma Sıcaklığı: -40 ℃ ~ + 70 ℃
Uygulama
Kanalda / Havada Kullanılabilir
Fiber Parametresi
Hayır. | Öğeler | Birim | Şartname | |
G.652D | ||||
1 | Mod Alan Çapı | 1310 nm | μm | 9.2 ± 0.4 |
1550 nm | μm | 10.4 ± 0.5 | ||
2 | Kaplama Çapı | μm | 124.8 ± 0.7 | |
3 | Dış Cephe Kaplama | % | ≤0.7 | |
4 | Çekirdek Kaplama Eşmerkezlilik Hatası | μm | ≤0.5 | |
5 | Kaplama Çapı | μm | 245 ± 5 | |
6 | Kaplama Daireselliği | % | ≤6.0 | |
7 | Kaplama-Kaplama Eşmerkezlilik Hatası | μm | ≤12.0 | |
8 | Kablo Kesim Dalgaboyu | nm | λcc≤1260 | |
9 | Zayıflama (maks.) | 1310 nm | dB / km | ≤0,36 |
1550 nm | dB / km | ≤0,24 |
Kablo Parametreleri
Öğeler | Teknik Özellikler | |
Elyaf Sayısı | 2 ~ 24 | |
Renkli Kaplama Elyafı | Boyut | 250 µm ± 15 µm |
Renk | Mavi, Turuncu, Yeşil, Kahverengi, Gri, Beyaz | |
Gevşek Tüp | Boyut | 2.10 mm ± 0.05 mm |
Malzeme | PBT | |
Renk | Doğal | |
Güç Üyesi | Çap | 1.0 mm |
Malzeme | Çelik | |
Dış Kılıf | Boyut | 8.0mm ± 0.1mm |
Malzeme | PE | |
Renk | Siyah |
Mekanik ve Çevresel Özellikler
Öğeler | Birleşmek | Teknik Özellikler |
Tensio (Uzun Vadeli) | N | 600 |
Gerilim (Kısa Vadeli) | N | 1500 |
Crush (Uzun Süreli) | N / 10cm | 300 |
Crush (Kısa Süreli) | N / 10cm | 1000 |
Min.Bükülme Yarıçapı (Dinamik) | mm | 20G |
Min.Bükme Yarıçapı (Statik) | mm | 10D |
Kurulum Sıcaklığı | ℃ | -20 ~ + 60 |
Çalışma sıcaklığı | ℃ | -40 ~ + 70 |
Depolama sıcaklığı | ℃ | -40 ~ + 70 |
Teknik parametre
Elyaf Sayısı | Kablo Çapı (mm) | Kablo Ağırlığı (kg / km) |
Gerilme direnci Uzun kısa Dönem (N) |
Ezilme Direnci Uzun kısa Terim (N / 100mm) |
Bükme Yarıçap Statik / Dinamik (mm) |
2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10G / 20G |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10G / 20G |
İletim Özellikleri | |||||
G.652 | G.655 | 50 / 125μm | 62,5 / 125 μm | ||
Maksimum Zayıflama (dB / km) (+ 20 ℃) |
850 nm | 3.0 | 3.3 | ||
1300 nm | 1.0 | 1.0 | |||
1310 nm | 0.36 | 0.4 | |||
1550 nm | 0.24 | 0.23 | |||
Kablo Şirin Dalgaboyu (nm) | ≤1260 | 1450 |
Ambalaj ve Nakliye
Kablo tipi | Tambur Uzunluğu (KM) | Tambur / Karton boyutu (cm) | Brüt ağırlık / CTN (kgs) | KM / 20ft |
GYXTW 2 ~ 12F | 2 | 70 * 70 * 60 | 160 | 144 |
SSS
S1: Bir ticaret şirketi veya üreticisi misiniz?
UTP / FTP / SFTP cat5, cat5e, cat6, cat7, patch cord, koaksiyel kablo, güç kablosu vb.Gibi iletişim kablosu üreten profesyonel bir üreticiyiz.Çin'de seyahatiniz olduğunda, sizi havalimanından almak ve fabrikamızı ziyaret etmek için bizimle iletişime geçmekten çekinmeyin.
S2: Neden bizi seçmelisiniz Avantajınız nedir?
Fabrikamız 2011 yılında Baiyun ilçesi Dongguan şehrinde kurulmuştur.9 yılı aşkın tecrübe ile çeşitli kablolar üretin. Bizden kalite garantili ürünler ve mükemmel bir satın alma deneyimi elde edebilirsiniz!
Kaliteli ürünler: Yüksek kaliteli hammadde
Rekabetçi fiyat: Fabrika fiyatı
OEM hizmeti: Teklif ve karşılama OEM hizmeti
Düşünceli hizmet: 24 saat içinde hızlı yanıt
Hızlı teslimat süresi: Sıkı üretim planı ve teslimat tarihi.
S3: Örnek siparişini kabul edecek misiniz?
Evet, üstün kalitemizi ve hizmetlerimizi test etmek için örnek sipariş verebilirsiniz.
S4: Zamanında teslimat?
1 * 20'GP: Depozitoyu aldıktan sonra 10 gün içinde.
1 * 40'GP: Depozitoyu aldıktan sonra 12 gün içinde.
1 * 40'HQ: Depozitoyu aldıktan sonra 15 gün içinde.
Stok kalemleri için teslimat süresi sadece 2 gündür.
S5: Ödeme süresi?
T / T, Western Union, Money Gram, Paypal vb.
